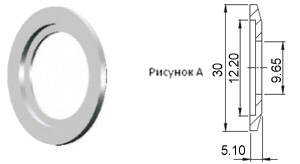

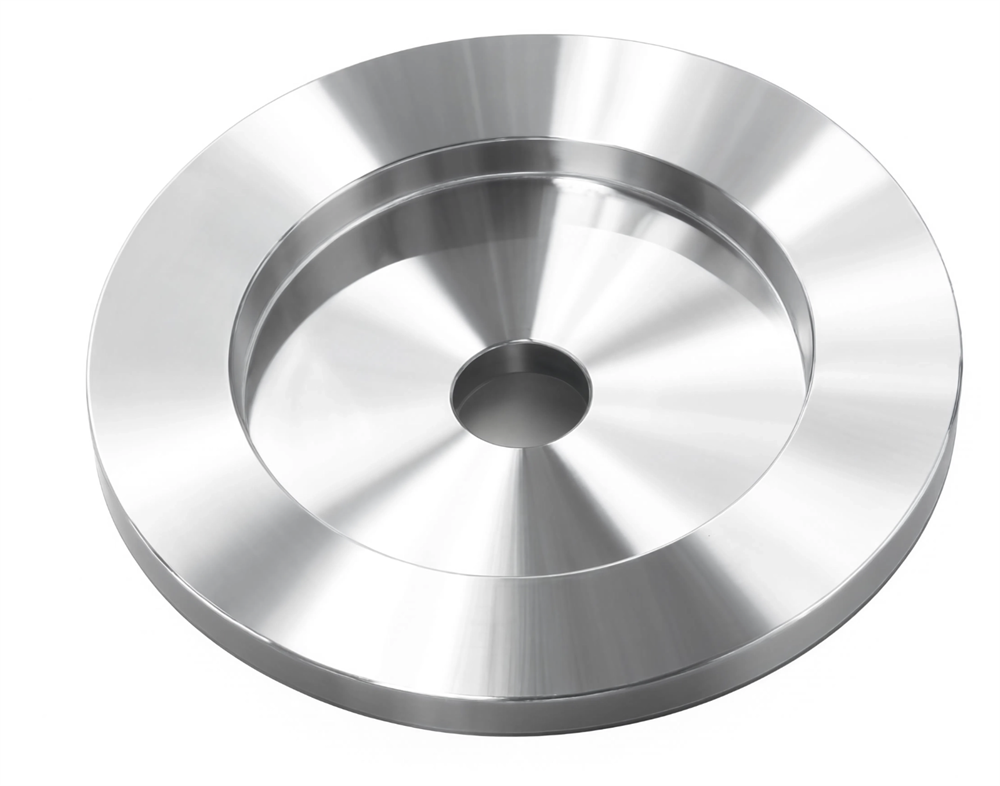

Фланец KF с отверстием под трубу, нержавеющая сталь 304L
Артикул:
KF-BF-10x038
Вес:
0
кг.
Под заказ
Количество:
Размер
Фланец из нержавеющей стали стандарта KF с отверстием под трубу для вакуумных приложений удовлетворяет самым высоким стандартам качества комплектующих KF.
Основное применение фланцев с отверстием - приварка труб соответствующего диаметра для последующего соединения с вакуумным узлом.
Вакуумная арматура стандарта KF применяется в построении вакуумных систем, где необходима частая и быстрая сборка и разборка вакуумных узлов. Герметичность достигается благодаря равномерному стягиванию витонового уплотнения между двумя фланцевыми соединениями с помощью быстроразъёмного хомута.

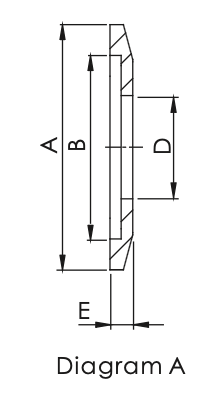

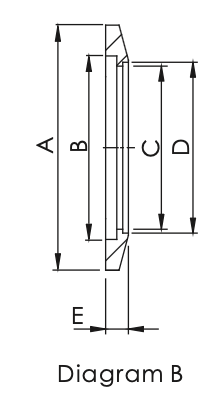

| Артикул | Размер | Схема | A (мм) | B (мм) | C (мм) | D (мм) | E (мм) |
|---|---|---|---|---|---|---|---|
| KF-BF-10x038 | KF 10-3/8" | A | 30.00 | 12.20 | - | 9.65 | 5.10 |
| KF-BF-16x025 | KF16-1/4" | A | 30.00 | 17.20 | - | 6.50 | 5.10 |
| KF-BF-16x038 | KF16-3/8" | A | 30.00 | 17.20 | - | 9.65 | 5.10 |
| KF-BF-16x050 | KF16-1/2" | B | 30.00 | 17.20 | 10.16 | 12.95 | 5.10 |
| KF-BF-16x075 | KF16-3/4" | B | 30.00 | 17.20 | 16.51 | 19.30 | 4.40 |
| KF-BF-25x025 | KF25-1/4" | A | 40.00 | 26.20 | - | 6.50 | 5.10 |
| KF-BF-25x038 | KF25-3/8" | A | 40.00 | 26.20 | - | 9.65 | 5.10 |
| KF-BF-25x050 | KF25-1/2" | B | 40.00 | 26.20 | 10.16 | 12.95 | 5.10 |
| KF-BF-25x075 | KF25-3/4" | B | 40.00 | 26.20 | 16.51 | 19.30 | 5.10 |
| KF-BF-25x100 | KF25-1.0" | B | 40.00 | 26.20 | 22.88 | 25.65 | 4.90 |
| KF-BF-40x025 | KF40-1/4" | A | 55.00 | 41.20 | - | 6.50 | 5.10 |
| KF-BF-40x038 | KF40-3/8" | A | 55.00 | 41.20 | - | 9.65 | 5.10 |
| KF-BF-40x050 | KF40-1/2" | B | 55.00 | 41.20 | 10.16 | 12.95 | 5.10 |
| KF-BF-40x075 | KF40-3/4" | B | 55.00 | 41.20 | 16.51 | 19.30 | 5.10 |
| KF-BF-40x100 | KF40-1.0" | B | 55.00 | 41.20 | 22.88 | 25.65 | 5.10 |
| KF-BF-40x150 | KF40-1.5" | B | 55.00 | 41.20 | 35.58 | 38.35 | 5.10 |
| KF-BF-50x025 | KF50-1/4" | A | 75.00 | 52.20 | - | 6.50 | 5.10 |
| KF-BF-50x038 | KF50-3/8" | A | 75.00 | 52.20 | - | 9.65 | 5.10 |
| KF-BF-50x050 | KF50-1/2" | B | 75.00 | 52.20 | 10.16 | 12.95 | 5.10 |
| KF-BF-50x075 | KF50-3/4" | B | 75.00 | 52.20 | 16.51 | 19.30 | 5.10 |
| KF-BF-50x100 | KF50-1.0" | B | 75.00 | 52.20 | 22.88 | 25.65 | 5.10 |
| KF-BF-50x150 | KF50-1.5" | B | 75.00 | 52.20 | 35.58 | 38.35 | 5.10 |
| KF-BF-50x200 | KF50-2.0" | B | 75.00 | 52.20 | 48.26 | 51.05 | 5.10 |
