Фланец двусторонний с отверстием под трубу, нержавеющая сталь 304L

Фланец двухсторонний из нержавеющей стали стандарта  с отверстием под трубу для вакуумных приложений удовлетворяет самым высоким стандартам качества комплектующих CF.

Основное применение фланцев с отверстием - приварка труб соответствующего диаметра для последующего соединения с вакуумным узлом.

В вакуумных системах, которые работают в области высокого вакуума – от 1 атм до 1x10-13 торр, используют соединения по стандарту ConFlat (CF). В данном виде соединения для уплотнения используется плоское медное кольцо из отожжённой бескислородной меди. Принцип уплотнения стандарта CF основан на механической деформации прокладки специальными острыми бортами («зубьями»), расположенными в виде окружности на поверхности фланцев. Однако, такой вид уплотнения подразумевает однократное использование медного уплотнительного кольца. Стандарт CF, в отличие от KF или ISO, чувствителен к равномерной затяжке болтов. Это необходимо для того чтобы избежать микроперекосов, при которых могут образовываться микротечи.

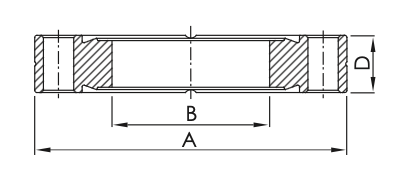

Артикул по каталогу	Тип	Фланец‑труба	A (мм)	B (мм)	D (мм)	Отверстия под болты	Диаметр / резьба (мм)
CF-DF-133x075	Bored	CF1.33" - 3/4"	33.70	15.88	7.60	6	4.37
CF-DF-212x100	Bored	CF2.12" - 1.0"	53.80	25.65	11.90	4	6.73
CF-DF-275x150	Bored	CF2.75" - 1.5"	69.30	38.35	12.70	6	6.73
CF-DF-338x200	Bored	CF3.38" - 2.0"	85.30	51.05	16.00	8	8.43
CF-DF-450x250	Bored	CF4.50" - 2.5"	113.50	63.75	17.40	8	8.43
CF-DF-462x300	Bored	CF4.62" - 3.0"	117.00	79.71	19.10	10	8.43
CF-DF-600x400	Bored	CF6.00" - 4.0"	151.60	101.85	19.80	16	8.43
CF-DF-675x500	Bored	CF6.75" - 5.0"	170.69	127.25	21.34	18	8.43
CF-DF-800x600	Bored	CF8.00" - 6.0"	202.44	152.65	22.35	20	8.43

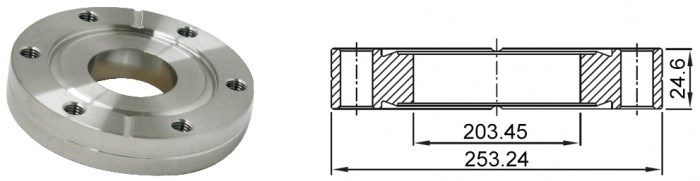

CF-DF-1000x800	Bored	CF10.0" - 8.0"	253.24	203.45	24.60	24	8.43
CF-DF-1325x1000	Bored	CF13.25" - 10"	335.79	254.50	28.45	30	10.49
