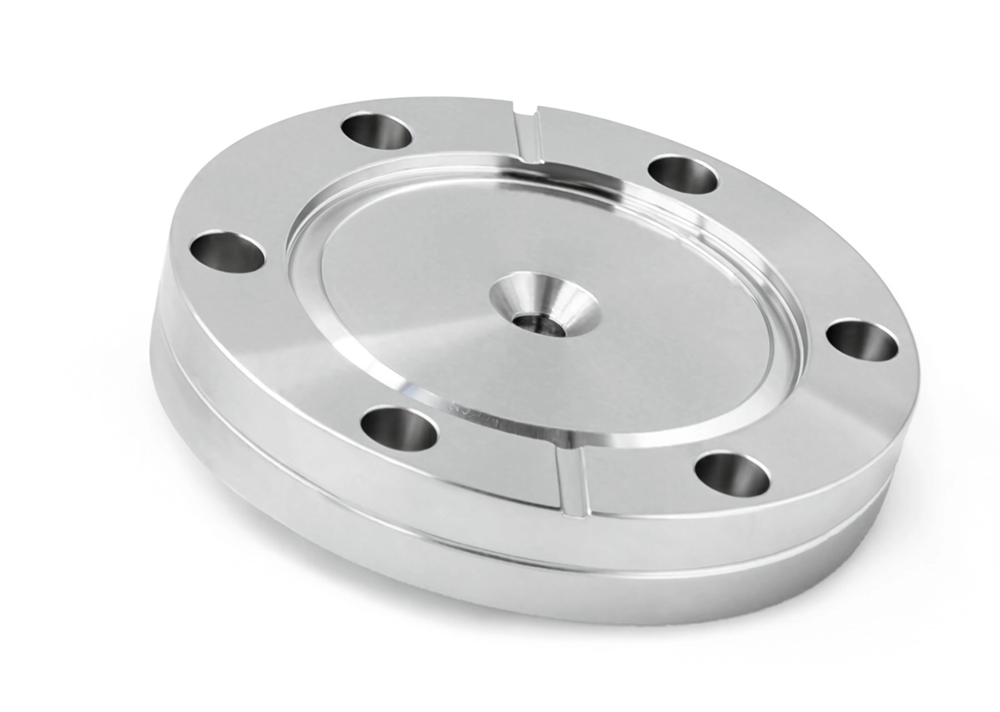

Фланец CF с отверстием под трубу, невращающийся с резьбой в отверстиях под болты, нержавеющая сталь 304L
Артикул:
CF-BF-133x038TM
Вес:
0
кг.
Под заказ
Количество:
Размер
Фланец из нержавеющей стали стандарта CF с отверстием под трубу для вакуумных приложений удовлетворяет самым высоким стандартам качества комплектующих CF.
Основное применение фланцев с отверстием - приварка труб соответствующего диаметра для последующего соединения с вакуумным узлом.
В вакуумных системах, которые работают в области высокого вакуума – от 1 атм до 1x10-13 торр, используют соединения по стандарту ConFlat (CF). В данном виде соединения для уплотнения используется плоское медное кольцо из отожжённой бескислородной меди. Принцип уплотнения стандарта CF основан на механической деформации прокладки специальными острыми бортами («зубьями»), расположенными в виде окружности на поверхности фланцев. Однако, такой вид уплотнения подразумевает однократное использование медного уплотнительного кольца. Стандарт CF, в отличие от KF или ISO, чувствителен к равномерной затяжке болтов. Это необходимо для того чтобы избежать микроперекосов, при которых могут образовываться микротечи.
Основное применение фланцев с отверстием - приварка труб соответствующего диаметра для последующего соединения с вакуумным узлом.
В вакуумных системах, которые работают в области высокого вакуума – от 1 атм до 1x10-13 торр, используют соединения по стандарту ConFlat (CF). В данном виде соединения для уплотнения используется плоское медное кольцо из отожжённой бескислородной меди. Принцип уплотнения стандарта CF основан на механической деформации прокладки специальными острыми бортами («зубьями»), расположенными в виде окружности на поверхности фланцев. Однако, такой вид уплотнения подразумевает однократное использование медного уплотнительного кольца. Стандарт CF, в отличие от KF или ISO, чувствителен к равномерной затяжке болтов. Это необходимо для того чтобы избежать микроперекосов, при которых могут образовываться микротечи.

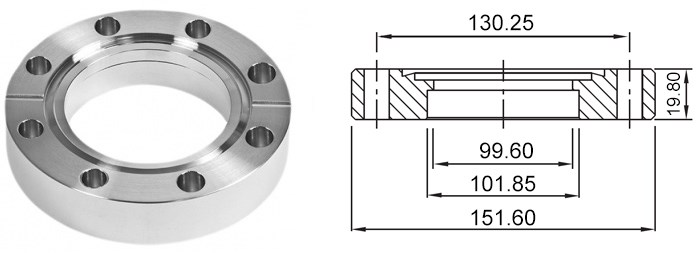

| Артикул по каталогу | Тип отверстия | Размер фланца | A (мм) | B (мм) | C (мм) | D (мм) | PCD (мм) | Отверстия под болты | Диаметр / резьба (мм) |
|---|---|---|---|---|---|---|---|---|---|
| CF-BF-133x038TM | Tapped(M) | CF1.33"-0.38" | 33.70 | 9.65 | - | 7.60 | 26.97 | 6 | M4 |
| CF-BF-133x050TM | Tapped(M) | CF1.33"-0.50" | 33.70 | 12.83 | - | 7.60 | 26.97 | 6 | M4 |
| CF-BF-133x075TM | Tapped(M) | CF1.33"-0.75" | 33.70 | 19.30 | 16.00 | 7.60 | 26.97 | 6 | M4 |
| CF-BF-212x100TM | Tapped(M) | CF2.12"-1.00" | 53.80 | 25.65 | 23.90 | 11.90 | 41.28 | 4 | M6 |
| CF-BF-275x075TM | Tapped(M) | CF2.75"-0.75" | 69.30 | 19.30 | 16.00 | 12.70 | 58.72 | 6 | M6 |
| CF-BF-275x100TM | Tapped(M) | CF2.75"-1.00" | 69.30 | 25.65 | 22.10 | 12.70 | 58.72 | 6 | M6 |
| CF-BF-275x150TM | Tapped(M) | CF2.75"-1.50" | 69.30 | 38.35 | 36.60 | 12.70 | 58.72 | 6 | M6 |
| CF-BF-275x175TM | Tapped(M) | CF2.75"-1.75" | 69.30 | 44.70 | 41.20 | 12.70 | 58.72 | 6 | M6 |
| CF-BF-338x200TM | Tapped(M) | CF3.38"-2.00" | 85.30 | 51.05 | 49.30 | 17.40 | 72.39 | 8 | M8 |
| CF-BF-450x250TM | Tapped(M) | CF4.50"-2.50" | 113.50 | 63.75 | 62.00 | 17.40 | 92.15 | 8 | M8 |
| CF-BF-462x300TM | Tapped(M) | CF4.62"-3.00" | 117.00 | 76.45 | 74.70 | 20.60 | 102.36 | 10 | M8 |
| CF-BF-600x400TM | Tapped(M) | CF6.00"-4.00" | 151.60 | 101.85 | 99.60 | 19.80 | 130.25 | 16 | M8 |
| CF-BF-675x500TM | Tapped(M) | CF6.75"-5.00" | 170.69 | 127.25 | 123.83 | 21.34 | 151.61 | 18 | M8 |
| CF-BF-800x600TM | Tapped(M) | CF8.00"-6.00" | 202.44 | 152.91 | 150.40 | 22.35 | 181.05 | 20 | M8 |
| CF-BF-1000x800TM | Tapped(M) | CF10.0"-8.00" | 253.24 | 203.71 | 200.40 | 24.64 | 231.85 | 24 | M8 |
| CF-BF-1200x1000TM | Tapped(M) | CF12.0"-10.0" | 304.04 | 254.51 | 250.95 | 25.90 | 283.97 | 32 | M8 |
| CF-BF-1325x1000TM | Tapped(M) | CF13.25"-10.0" | 335.79 | 254.51 | 250.95 | 28.45 | 306.32 | 30 | M10 |
| CF-BF-1400x1200TM | Tapped(M) | CF14.00"-12.0" | 354.84 | 305.31 | 301.75 | 28.45 | 325.37 | 30 | M10 |
| CF-BF-1650x1400TM | Tapped(M) | CF16.50"-14.0" | 418.34 | 356.11 | 352.00 | 28.45 | 388.87 | 36 | M10 |
