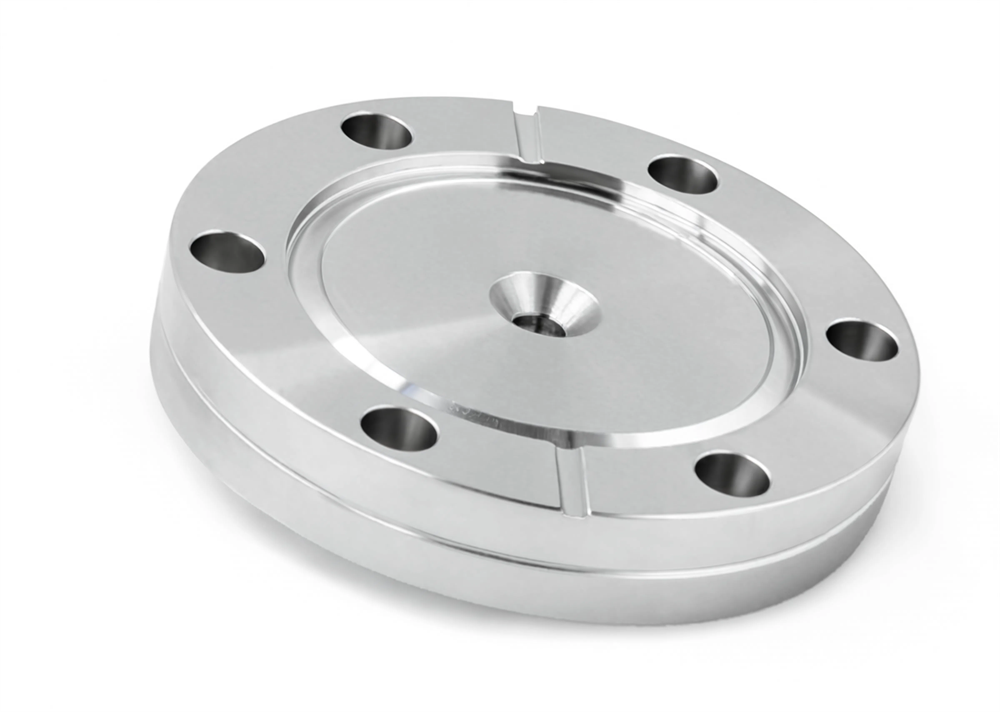

Фланец CF с отверстием под трубу, невращающийся без резьбы в отверстиях под болты, нержавеющая сталь 304L
Артикул:
CF-BF-133x038
Вес:
0
кг.
Под заказ
Количество:
Размер
Фланец из нержавеющей стали стандарта CF с отверстием под трубу для вакуумных приложений удовлетворяет самым высоким стандартам качества комплектующих CF.
Основное применение фланцев с отверстием - приварка труб соответствующего диаметра для последующего соединения с вакуумным узлом.
В вакуумных системах, которые работают в области высокого вакуума – от 1 атм до 1x10-13 торр, используют соединения по стандарту ConFlat (CF). В данном виде соединения для уплотнения используется плоское медное кольцо из отожжённой бескислородной меди. Принцип уплотнения стандарта CF основан на механической деформации прокладки специальными острыми бортами («зубьями»), расположенными в виде окружности на поверхности фланцев. Однако, такой вид уплотнения подразумевает однократное использование медного уплотнительного кольца. Стандарт CF, в отличие от KF или ISO, чувствителен к равномерной затяжке болтов. Это необходимо для того чтобы избежать микроперекосов, при которых могут образовываться микротечи.
Основное применение фланцев с отверстием - приварка труб соответствующего диаметра для последующего соединения с вакуумным узлом.
В вакуумных системах, которые работают в области высокого вакуума – от 1 атм до 1x10-13 торр, используют соединения по стандарту ConFlat (CF). В данном виде соединения для уплотнения используется плоское медное кольцо из отожжённой бескислородной меди. Принцип уплотнения стандарта CF основан на механической деформации прокладки специальными острыми бортами («зубьями»), расположенными в виде окружности на поверхности фланцев. Однако, такой вид уплотнения подразумевает однократное использование медного уплотнительного кольца. Стандарт CF, в отличие от KF или ISO, чувствителен к равномерной затяжке болтов. Это необходимо для того чтобы избежать микроперекосов, при которых могут образовываться микротечи.
| Артикул по каталогу | Тип отверстия | Размер фланца | A (мм) | D (мм) | PCD (мм) | Отверстия под болты | Диаметр / резьба (мм) |
|---|---|---|---|---|---|---|---|
| CF-BF-133x038 | Thru Holes | CF1.33"-0.38" | 33.70 | 7.60 | 26.97 | 6 | 4.37 |
| CF-BF-133x050 | Thru Holes | CF1.33"-0.50" | 33.70 | 7.60 | 26.97 | 6 | 4.37 |
| CF-BF-133x075 | Thru Holes | CF1.33"-0.75" | 33.70 | 7.60 | 26.97 | 6 | 4.37 |
| CF-BF-212x100 | Thru Holes | CF2.12"-1.00" | 53.80 | 11.90 | 41.28 | 4 | 6.73 |
| CF-BF-275x075 | Thru Holes | CF2.75"-0.75" | 69.30 | 12.70 | 58.72 | 6 | 6.73 |
| CF-BF-275x100 | Thru Holes | CF2.75"-1.00" | 69.30 | 12.70 | 58.72 | 6 | 6.73 |
| CF-BF-275x150 | Thru Holes | CF2.75"-1.50" | 69.30 | 12.70 | 58.72 | 6 | 6.73 |
| CF-BF-275x175 | Thru Holes | CF2.75"-1.75" | 69.30 | 12.70 | 58.72 | 6 | 6.73 |
| CF-BF-338x200 | Thru Holes | CF3.38"-2.00" | 85.30 | 17.40 | 72.39 | 8 | 8.43 |
| CF-BF-450x250 | Thru Holes | CF4.50"-2.50" | 113.50 | 17.40 | 92.15 | 8 | 8.43 |
| CF-BF-462x300 | Thru Holes | CF4.62"-3.00" | 117.00 | 20.60 | 102.36 | 10 | 8.43 |

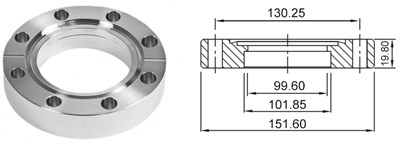

| CF-BF-600x400 | Thru Holes | CF6.00"-4.00" | 151.60 | 19.80 | 130.25 | 16 | 8.43 |
| CF-BF-675x500 | Thru Holes | CF6.75"-5.00" | 170.69 | 21.34 | 151.61 | 18 | 8.43 |
| CF-BF-800x600 | Thru Holes | CF8.00"-6.00" | 202.44 | 22.35 | 181.05 | 20 | 8.43 |
| CF-BF-1000x800 | Thru Holes | CF10.0"-8.00" | 253.24 | 24.64 | 231.85 | 24 | 8.43 |
| CF-BF-1200x1000 | Thru Holes | CF12.0"-10.0" | 304.04 | 25.90 | 283.97 | 32 | 8.43 |
| CF-BF-1325x1000 | Thru Holes | CF13.25"-10.0" | 335.79 | 28.45 | 306.32 | 30 | 10.49 |
| CF-BF-1400x1200 | Thru Holes | CF14.00"-12.0" | 354.84 | 28.45 | 325.37 | 30 | 10.49 |
| CF-BF-1650x1400 | Thru Holes | CF16.50"-14.0" | 418.34 | 28.45 | 388.87 | 36 | 10.49 |
